羅茨風機工作原理完美圖示

山東錦工有限公司是一家專業生產羅茨風機、羅茨鼓風機等機械設備公司，位于有“鐵匠之鄉”之稱的山東省章丘市相公鎮，近年來，錦工致力于新產品的研發，新產品雙油箱羅茨鼓風機、水冷羅茨鼓風機、油驅羅茨鼓風機、低噪音羅茨鼓風機，贏得了市場好評和認可。此類產品已廣泛應用于電力、污水處理、環保、化工、鋼鐵、建材、農藥、制藥等行業。產品和服務遠銷全國各地及東南亞，深受客戶好評。

羅茨風機屬于容積式回轉風機，主要的動力來源為電機、柴油機或者電機柴油混合式， 選型的主要參數有風量、壓力、轉速、電機功率等，今天要和大家分享的知識是其工作原理，該文會從羅茨風機的結構形式、工作原理、注意事項等方面，為大家詳細講解羅茨風機的工作原理。
1、結構形式
一臺普通的三葉羅茨風機，主要由兩部分構成：驅動機和機頭，驅動機是風機的動力來源，可以是電機也可以是柴油機，機頭是羅茨風機的主要工作組件，通過有規律的運轉，以達到氣體輸送的目的。

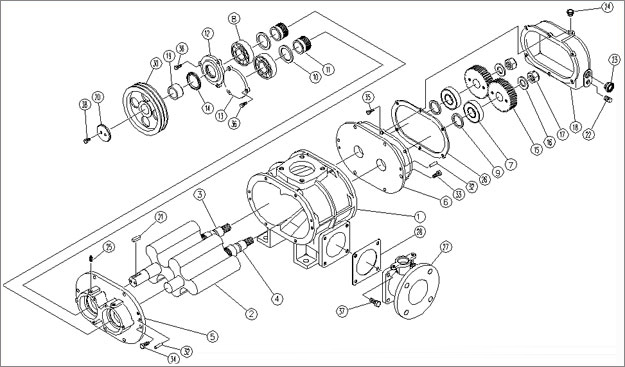

想要了解羅茨風機的工作原理，必須對羅茨風機的機頭結構有充分的了解，機頭的主要組成部分有：墻板、機殼、主動葉輪、從動葉輪、主動從動齒輪、主副油箱、軸承等，為了大家對羅茨風機的結構有清洗的認知，小編特意整理了一份結構圖供大家參考，如下所示：

2、工作原理
羅茨風機有兩個葉輪（圖二，圈中部分），在電機帶動下，兩個葉輪會相向轉動，當葉輪轉過進氣口之后，兩個葉輪和墻板及機殼之間會形成一個密封的腔室，葉輪繼續轉動，密封腔室里面的空氣會被壓入排氣口，如此反復經過進氣口和排氣口，將外界空氣輸送至目的地。

葉輪與葉輪、葉輪與墻板、葉輪與機殼之間會存在一定的間隙，該間隙有固定標準和誤差，誤差過大會產生其他相應的故障問題。在葉輪經過排氣口時，在管道前方壓力的作用下，會將部分氣體通過間隙泄漏至外界，這樣的泄漏，我們稱之為內泄漏。
羅茨風機的具體的工作原理流程請看下圖：

3、注意事項
羅茨風機屬于容積式風機，所以，在運轉起來之后，風量基本不會發生變化，當前方壓力稍有變化時，也能夠持續進行空氣輸送。
在長期使用之后，羅茨風機的風量會發生變化，多為風量減小，引起的主要原因是：葉輪與葉輪間隙、葉輪與墻板間隙、葉輪與機殼間隙發生了變化，造成內泄漏增大，進而影響羅茨風機的風量。
為了保證羅茨風機正常工作運轉，風機的其他組件也起到了非常重要的作用，如：軸承、齒輪等，配合工作的組件出現了異常故障，對風機的運轉也會造成很大的影響。所以，后期使用維護中，不僅要對重要組件進行細致維護，其他的配合組件也要定期進行養護！

羅茨鼓風機的工作原理很簡單，輔助一些圖片，我們能夠對其工作原理有清洗的認知，在理解羅茨風機的工作原理時，首先要掌握其基本結構，然后再去掌握其運轉原理，這樣就能夠很好的掌握羅茨風機的工作原理了。
