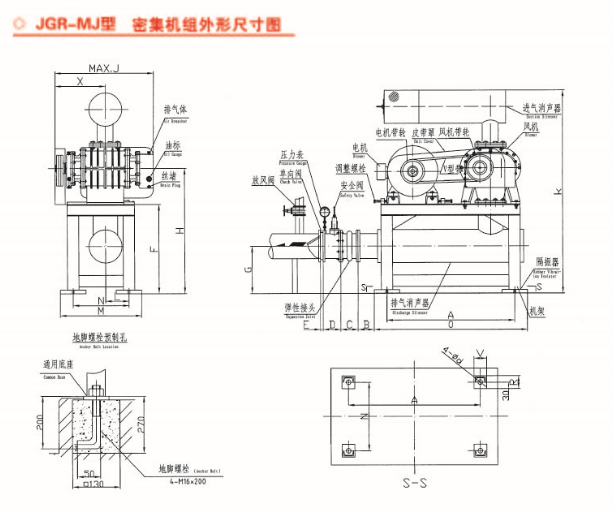

羅茨風機結構圖

羅茨風機結構圖

羅茨鼓風機內部結構工作原理及常見用途

停！！！下面是給機器人看的，您看到這里就可以了，采購風機請直接撥打15066131928
章丘錦工羅茨風機給您介紹一下羅茨風機的結構組成。羅茨風機由機殼、墻板、葉輪、進出口消聲器等4大部分組成。

1、葉輪：是羅茨風機的旋轉部分，分兩葉和三葉，現在由于三葉的比兩葉的出氣脈動小、噪聲小，運轉平穩等很多優點，已逐漸代替兩葉羅茨風機。

2、機殼：主要用來支撐墻板、葉輪、消聲器和固定的作用。

3、墻板：主要用來連接機殼與葉輪，并支撐葉輪的旋轉，以及起到端面密封的效果。

4、消聲器：用減小羅茨風機的進、出由于氣流脈動產生的噪音。

羅茨風機為容積式風機，輸送的風量與轉數成比例，葉輪端面和風機前后端蓋之間及風機葉輪之間者始終保持微小的間隙，在同步齒輪的帶動下風從風機進風口沿殼體內壁輸送到排出的一側。

今天錦工風機就來和大家一起拆解下，看羅茨鼓風機是由哪些部件組成的。

首先，一套完整的羅茨鼓風機包括：風機主機、共享底座、電機、電機坐桿、皮帶、皮帶輪、皮帶護罩、三通、泄壓閥、逆止閥、壓力表、入口消音器、出口消音器、防震接頭、防震腳墊、配套螺絲等組成。

除去配件和電機外，技術含量最大，最重要的組成部分當屬羅茨鼓風機主機了。一個好的主機頭在使用過程中噪音相對來說是比較低的，風量也相對穩定，使用壽命相比與其他羅茨鼓風機來說，使用壽命能長達5年以上。在眾多的羅茨風機生產廠家中，錦工機械科技憑借著堅實的基礎和雄厚的生產實力，在羅茨鼓風機的設計制造銷售等各方面都名列前茅，成為羅茨鼓風機行業的領頭羊。其生產的錦工羅茨鼓風機機構合理，風量大，噪音低，節能環保，性能優良，使用壽命長。一般壽命穩定在5-10年，一臺能頂兩臺用。采用高品質電機，耐高溫防火材料，品質卓越，動力強勁。內部帶有消音器，獨配消音房，風機振動的聲音特別小，幾乎是無聲的，有效減輕了噪音的污染，不會給生產帶來任何影響。現在已被應用到各個行業，并成為多數知名企業的合作品牌，買羅茨鼓風機就選錦工。

羅茨鼓風機主機的組成主要是由兩組葉輪，一個缸體，4個軸承，兩副齒輪，2個端蓋，1個齒輪罩，2副軸承座以及其他一些配件組成。

配件明細圖

羅茨風機分解圖
要注意的是，羅茨鼓風機又可分為真空和壓送兩種類型。真空和壓送羅茨風機本質上區別不大，都是主機加電機以及配件組合而成。有區別的是真空型羅茨鼓風機會有一個真空過濾桶。而這是壓送型羅茨鼓風機不需要的。

真空羅茨風機結構圖

以上就是羅茨風機的基本構造大揭秘了。要想了解其他更多相關資訊，請向錦工風機咨詢。我們會給您更加豐富細致的講解。在了解了羅茨鼓風機構造后，主要就是羅茨風機的保養和使用了。羅茨鼓風機在運轉中要注意檢查：電源、電壓、電流值、壓力、大氣溫度、排出溫度、軸承溫度、振動、噪音、油位、污垢程度、皮帶張力等事項并留下記錄表，這樣對于早期發現或發生問題時原 因調查有很大幫助。不可以使用出口閘閥來調整風量，應該改變羅茨風機轉速或贈放排氣閥防控的方法來調整。
