羅茨真空泵

產品簡介

羅茨真空泵（簡稱羅茨泵）是指泵內裝有兩個相反方向同步旋轉的葉形轉子，轉子間、轉子與泵殼內壁間有細小間隙而互不接觸的一種變容真空泵。它是由羅茨鼓風機演變而來的。羅茨真空泵（簡稱羅茨泵）是指泵內裝有兩個相反方向同步旋轉的葉形轉子，轉子間、轉子與泵殼內壁間有細小間隙而互不接觸的一種變容真空泵。它是由羅茨鼓風機演變而來的。

產品介紹

產品名稱：羅茨真空泵
產品簡介: 羅茨真空泵（簡稱羅茨泵）是指泵內裝有兩個相反方向同步旋轉的葉形轉子，轉子間、轉子與泵殼內壁間有細小間隙而互不接觸的一種變容真空泵。它是由羅茨鼓風機演變而來的。
型號： JGR65V,JGR80V,JGR100V,JGR125V,JGR150V,JGR175V, JGR200V, JGR250V, JGR300V
流量范圍：0.7m3/min-186m3/min
壓力范圍：-9.8kpa–78.4kpa

相關文章閱讀：

回轉風機價格：回轉式鼓風機多少錢一臺？

羅茨風機價格：羅茨鼓風機多少錢一臺？

一、JGV系列羅茨真空泵結構原理及使用特點
（一）、結構原理：
1、JGV系列羅茨真空泵，是一種容積式真空泵，它是利用一對8子形轉子在泵殼中保持一定的間隙，作等速反向旋轉而產生吸氣和排氣作用的。
2、JGVP型帶溢流閥羅茨真空泵是JGV型羅茨真空泵的派生產品，抽氣原理同JGV型泵一樣，也是利用一對8字型轉子在泵殼中保持一定的間隙，作等速反向旋轉而產生吸氣和排氣作用的，所不同的是JGVP型泵進排氣口連通，在通道上垂直地裝置著一個自重閥，其作用是當排氣口和進氣口的壓力差和閥的有效作用面積的乘積超過閥頭的自重時，閥頭就自動頂開閥座，使排氣口和進氣口的壓力差始終保持在一個可控制的數值內，這個數值是設計的泵可靠運轉的允許最高壓力差值。因此，這種閥實際上就是一種過載自動保護閥。
3、二個轉子被支承在泵殼側面端蓋的滾動軸承中，依靠一對可調的同步齒輪使二個轉子在高速旋轉時始終保持著一定的相互位置，而轉子與端蓋之間的端面間隙是靠固定端軸承座下面的可調金屬墊片來保證，使之泵在工作時因受熱而轉子只能向一面膨脹。
4、端蓋內的四組內軸封是為了防止兩側潤滑油進入泵殼，出軸處油封是為了防止氣體漏入泵內。
5、為減少泵溫，除最小二種規格泵外，均裝有齒輪箱冷卻器和出軸油封冷卻器。
6、電動機的動力通過聯軸器傳給主動軸，再通過同步齒輪傳動從動軸。
7、JGV、JGVP系列羅茨真空泵均制成臥式結構，采用聯軸器與電機直聯。

羅茨真空泵原理圖

（二）、JGV系列羅茨真空泵使用特點：
JGV系列羅茨真空泵的最大優點是在較低入口壓力時具有較高的抽氣速率，但它不能單獨使用，必須有一臺前級真空泵串聯，待被抽系統中的壓力被前級真空泵抽到羅茨真空泵允許入口壓力時，羅茨真空泵才能開始工作（見圖一），并且在一般情況下，羅茨真空不允許高壓差時工作，否則將會過載和過熱而損壞，因此使用羅茨真空泵時必須合理地選用前級真空泵，安裝必要的保護設備。
JGVP型帶溢流閥羅茨真空泵最大特點具有自動過載保護，而抽氣性能和JGV型羅茨真空泵相同，即是在較低入口壓力時具有較高的抽氣速率。但因為羅茨真空泵是一種干燥的間隙密封機構，要獲得一定的抽氣速率和極限壓力，也必須降低前級壓力，減少反流。因此，使用時，必須有一臺前級真空泵串聯，且待前級真空泵抽到一定壓力后羅茨真空泵再開始工作，這樣才是最經濟的。
前級真空泵一般為油封機械泵，但如果極限壓力要求不高時，可選用其他形式的粗真空泵作為前級泵。特別在抽除含有大量水蒸汽的氣體時，選用水環真空泵作為前級泵是很理想的，當然所能達到的極限壓力度要低些。

二、主要技術性能規格

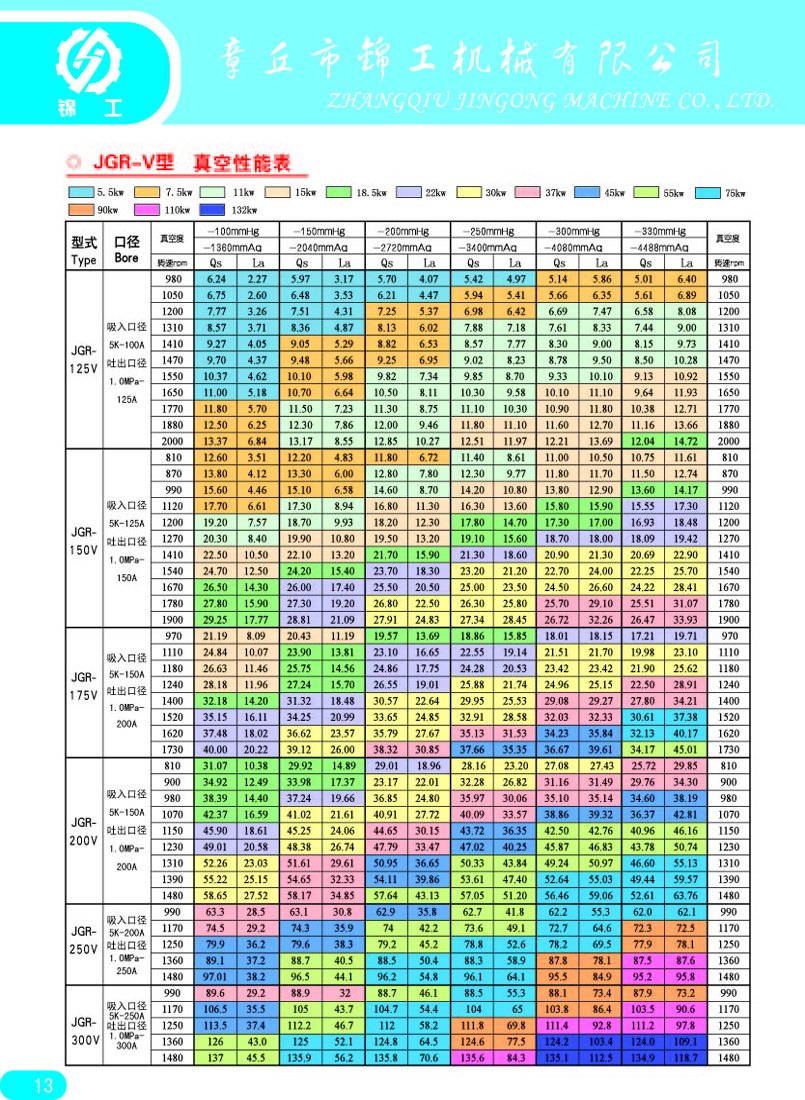

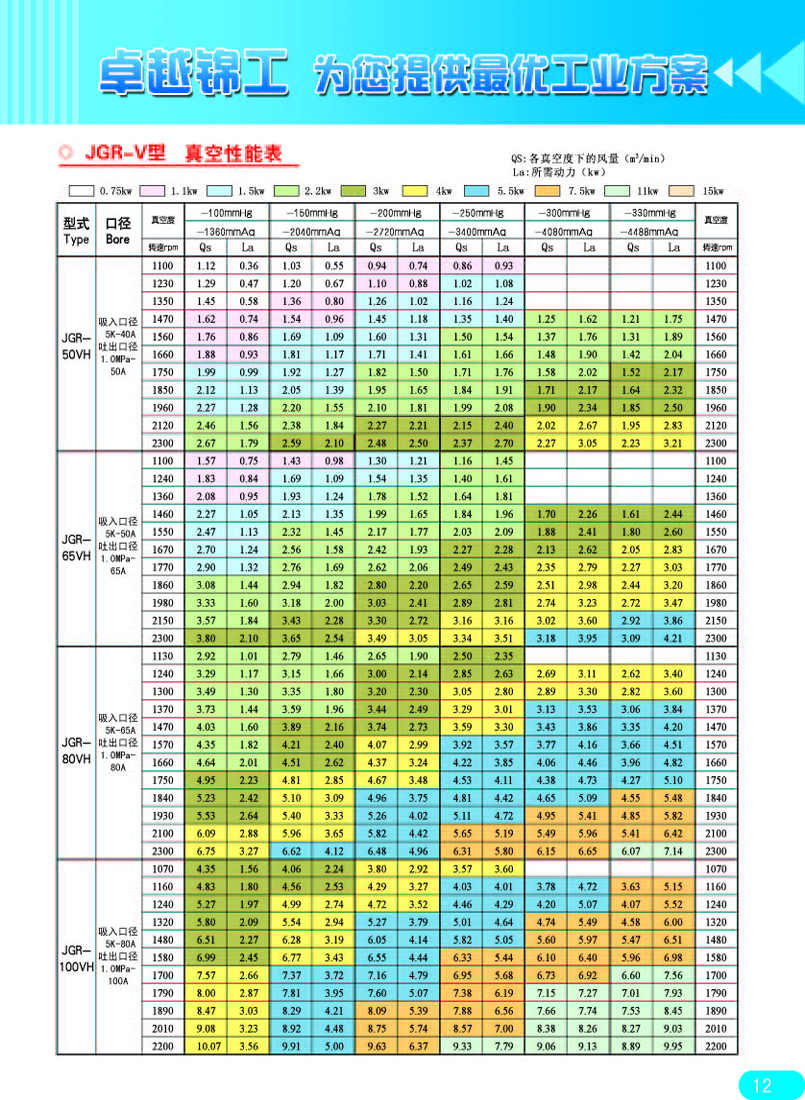

注：1、抽氣速率系指在配用推薦前級泵的條件下，羅茨真空泵的入口壓強在6650pa—2.66pa范圍內所測得的最大抽氣速率。
2、極限壓力系指在配用推薦前級泵的條件下，不帶任務附加容器、泵口密封不進氣，經過充分抽氣后用壓縮式真空計在泵進口處所測得的穩定的空氣分壓力的最低值。
3、上表各性能均是在配用推薦前級泵的條件下獲得的，用戶可根據不同情況選用不同的前級真空泵，但其主要性能指標會有所變化。

三、JGV系列羅茨真空泵安裝說明
（一）、安裝場所：
1、羅茨真空泵應安裝在明亮少塵的建筑物內。
2、羅茨真空泵的安裝環境溫度為5–40℃。
3、羅茨真空泵周圍須留充分的余地，便于日常檢查，維護保養，拆卸裝配。
（二）、基礎工程：
1、中小型泵可與前級泵等安裝在同一機架上組成機組后再安裝在混凝土基礎上，大型泵必須單獨安裝，澆灌混凝土基礎。
2、根據羅茨真空泵的重量和地基的耐壓力確定混凝土基礎的受壓面積和深度。
3、為了在混凝土中埋進基礎螺栓，混凝土基礎灌澆時必須根據底基孔位置留出充分的空穴。
4、基礎表面做水平。
（三）、安裝：
1、按底基孔位置做好木框，將基礎螺栓固定在木框上，放入預留孔中，再在預留孔中澆進混凝土，放置數目，待混凝土硬化后取掉木框。
2、將羅茨真空泵放到基礎上，用水平儀校水平，不平部分用金屬墊片墊硬，旋緊基礎螺栓，用水泥將底面縫隙補滿。
（四）、管道安裝：
1、進出氣管道內無任何焊渣、雜質等異物，有足夠的通道能力。
2、羅茨真空泵出口至前級泵進口的連接管道中須安裝一段彈性管，減少前級泵振動的影響。
3、為了縮短預抽時間在一般的系統中，前級泵的入口除與羅茨真空泵的排口連接外，還需裝旁通預抽管道及閥門。帶溢流閥羅茨真空泵因為可以在高入口壓力下工作，所以可不安裝預抽管道及閥門。
4、為了防止前級泵停止時返油或返水，在前級泵的進口管道上應裝有放氣閥或逆止閥。
5、管道連接法蘭必須用0形的橡膠密封圈封，并涂上真空考克脂，整個真空系統須密封不漏。
6、泵的冷卻水進出處應接管道，并在進水管上裝上閥門，調節水量。
（五）、電器安裝：
1、因羅茨真空泵只能在規定的入口壓力范圍內工作，又當前級泵停止工作時，羅茨真空泵必須同時停止工作。因此，電器設備必須具有互鎖及必要的自動保護。
2、電動機的接線需使泵的轉向符合箭頭所指方向。
3、小泵可直接起動，大泵須裝設起動器。

四、JGV系列羅茨真空泵使用說明
（一）、起動前的準備工作：
1、打開冷卻水進水閥，檢查冷卻水是否暢通。
2、外伸軸封空腔及油杯內注滿潤滑油，齒輪箱及軸承箱內的潤滑油加至油窗直徑3/4高度，潤滑油用1號真空泵油。
3、凡在下列情況中使用時，必須采取相應的措施：
a）吸入氣體中有粉塵或顆粒時，應在吸氣口前裝置除塵器或過濾器；
b）如果吸入氣體中帶有腐蝕性，必須采取中和措施；
c）如果吸入氣體中含有水蒸汽，選用的前線泵又是油封機械泵時，油封機械泵應帶有氣鎮裝置，水蒸汽過多時，必須裝置冷凝器。
（二）、起動程序：
1、起動前級泵
2、打開前級泵預抽旁通管道上的閥門和羅茨真空泵進排氣管道上閥門。
3、待系統內壓力達到羅茨真空泵允許入口壓力后，將旁通管道上閥門關閉，再起動羅茨真空泵，如無旁通管道及閥門，則待系統內壓力達到羅茨真空泵允許入口壓力后，即可起動羅茨真空泵，如果采用自動控制裝置，則起動過程可實現自動化。
4、根據真空系統的實際情況，如果是不大的密封系統，則起動前級泵后即可起動羅茨真空泵。如果是較大的真空系統，雖然帶溢流閥羅茨真空泵具有過載保護作用，但考慮到經濟性，應待前級泵抽到一定的壓力后再起動羅茨真空泵。
（三）、運轉中的注意點：
1、運轉中必須嚴格按照羅茨真空泵的技術規格使用，在正常情況下，羅茨真空泵的入口壓力在1330Pa以下，其最高入口壓力應不超過它的允許最高入口壓力。如果超過了，JGVP帶溢流閥羅茨真空泵能自動保護，但這種保護，只是對電動機的過載保護。如果長時間在超過允許最高入口壓力情況下工作，泵也會因過熱而發生故障。
2、注意電動機負荷和泵的各部位溫升情況，在正常運轉情況下，泵的最高溫升不得超過40℃。最高溫度不得超過80℃。
3、運轉中不應有不規則的異常振動。
4、如發現在運轉中有電機過載，溫升過高，聲音異常，振動大等情況時，應立即停機檢查原因，排除故障。
（四）、停機程序：
1、關閉前級油封機械泵氣鎮閥（如果前級泵在使用時為開氣鎮閥）。
2、關閉羅茨真空泵進氣閥。
3、逐級停機械增壓泵，最后停前級泵，嚴禁搞錯停機程序。
4、在停前級泵的同時，立即向前級泵進氣口放氣。
5、關閉冷卻水進水閥。
6、如果需要長時間停止使用，或在冬天為防止凍裂，則必須將冷卻水套內剩水放盡。

五、JGV系列羅茨真空泵維護保養
（一）、定期檢查：
1、每日檢查：
a）油位檢查：油量過多，使溫度升高，油量過少，造成潤滑不良。
b）溫度檢查：用溫度計檢查泵各部位溫度。
c）電動機負荷檢查：用功率表或電流，電壓表測量電動機負荷。
2、每月檢查：
聯軸器及墊片是否損壞和松動。
3、每3個月檢查：
齒輪箱內潤滑油是否變質。
4、每6個月檢查：
a）前蓋軸承箱內潤滑油是否變質。
b）活塞環及活塞環襯套是否磨損。
c）齒輪微量程度的磨損對轉子正常運轉是否產生影響，是否需要調整。
（二）、拆裝：
增壓泵進行拆卸和重新裝配時，須根據以下注意事項進行：
1、未拆卸前，先測量并記錄轉子各部分間隙。
2、盡量避免用重錘敲打，拆下的零件不得碰傷，妥善保管好。
3、將需要更換的零部件的更換原因及使用情況詳細記錄下來。
4、重新裝配前須把各零部件清潔干凈，毛刺修光。
5、無密封墊襯或密封圈的靜密封面用“106”有機硅橡膠涂料。用干凈密封的橡膠密封件，需涂上真空考克脂。JGVP型帶溢流閥真空泵溢流閥上的密封圈及平面上不得涂任柯油脂。
6、根據間隙一覽表調整轉子各部分間隙。
7、全部裝好后須進行檢漏。
8、重裝后須進行試運轉和必要的性能測試，待正常后才能安裝使用。

錦工羅茨真空泵特點：
1、鑄件用樹脂砂工藝鑄造，由山東輕工機械廠鑄造車間生產，錦工風機鑄件質量有充分的保證。
2、葉輪嚴格按照漸開線理論設計，并在計算機上仿真模擬，裝機前要做多次轉動平衡實驗，充分保證了漸開線的嚙合特性，有效的降低了泄漏，提高了效率。
3、機殼、墻板由高精度數顯坐標鏜床加工，精度高，質量穩定。
4、進排氣口采用螺旋結構并加裝消聲器，使進、排氣脈動平緩，震動小，噪音低。
5、潤滑采用主、副油箱濺油潤滑，不但使潤滑更加可靠，并且解決了脂潤滑的許多缺點，有效的提高了軸承使用壽命。
6、密封結構合理，油氣不能進入機殼，因此，輸出空氣清潔，不含油脂。
7、軸承采用進口件。軸承為日本制造，三角帶為美國制造。
8、風機齒輪采用20CrMnTi經滲碳處理，磨削加工，精度達五級，齒面更耐磨，能明顯降低齒輪噪音。
9、錦工羅茨真空泵標配電機為山東華力電機集團股份有限公司生產,質量穩定可靠。
10、錦工羅茨真空泵出廠前都經過了48小時的試運行，調試合格才能發貨，保證了羅茨風機出廠的質量。
售后服務：錦工羅茨真空泵若在保修期內出現質量問題，能現場解決的公司維修人員將在48小時內趕赴現場服務，若風機出現重大質量問題，可以調換新風機。
